Электрощит — это «сердце» электрики дома. Именно от него зависит, будет ли стабильно работать техника, не выбьет ли пробки при включении чайника вместе со стиралкой, и не сгорит ли холодильник при скачке напряжения в поселковой сети. В модульных домах KSwooD щит собирается на производстве, в сухом цеху, по заранее спроектированной схеме — а не «на коленке» на участке после монтажа. Ниже — подробный разбор нашей стандартной схемы: вводной автомат на 3 фазы 15 кВт, групповые автоматы по нагрузке, дифавтоматы и УЗО на мокрые зоны, реле контроля напряжения. И живой пример собранного щита с производства.
💡 Полезные ссылки:
📱 Подпишитесь на наши соцсети — там инженерные разборы и фото с производства
✈️ Telegram: @KSW00D — инженерные разборы, фото с производства
📱 VK: kswood — проекты, сравнения, полезные статьи
🔷 MAX: id7708423905_biz — наши объекты и услуги
📷 Instagram: @kswood_life — визуальные кейсы, процессы сборки
📩 Для консультации по инженерии:
Telegram: @K_S_wooD
MAX: Профиль эксперта
🏭 Почему щит собирается на производстве, а не на участке
Электрощит, собранный «в поле» — на морозе, в пыли, при плохом освещении — это всегда лотерея: незатянутые контакты, перепутанные группы, отсутствие маркировки и схемы. В KSwooD щит монтируется в цеху, параллельно со сборкой модуля:
- Электрик работает по проекту, а не «по месту».
- Используются профессиональный инструмент, динамометрические отвёртки, пресс для наконечников.
- Каждая линия прозванивается и тестируется до отгрузки модуля.
- После установки дома на участке щит проходит повторную проверку — протяжку и тест УЗО.
Результат — щит, который выглядит аккуратно, читается без инструкции и безопасно обслуживается даже спустя 10 лет.
🧩 Стандартная схема щита KSwooD: элемент за элементом
1. Вводной автомат: 3 фазы, 15 кВт
Стандарт технологического присоединения для ИЖС — 15 кВт (380 В). Расчёт номинала:
I = 15 000 Вт / (√3 × 380 В) ≈ 22,8 А → ставим четырёхполюсный автомат C25.
Его задачи:
- Защищать вводной кабель от перегрузки и короткого замыкания.
- Полностью обесточивать дом одним рычагом (4 полюса = 3 фазы + нейтраль).
- Служить аварийным отключением.
✅ В наших щитах — четырёхполюсные автоматы серии IEK KARAT (или аналог по комплектации) с отключающей способностью не ниже 4,5 кА.
2. Реле контроля напряжения (РКН / УЗМ)
Посёлковые сети — главная угроза для техники: обрыв нуля даёт 380 В на розетках, а скачки при грозе и авариях убивают электронику. Реле контроля напряжения:
- Отслеживает напряжение по каждой фазе (для 3 фаз — трёхфазное реле или комплект пофазных).
- Отключает дом за доли секунды при выходе за безопасный диапазон (по умолчанию ~170–265 В).
- Автоматически включает питание с задержкой после нормализации (защита компрессоров холодильников и кондиционеров).
✅ Реле ставится после вводного автомата и защищает весь дом целиком. Это самый дешёвый способ спасти технику стоимостью в сотни тысяч.
3. Групповые автоматы: по нагрузке каждой линии
Каждая группа получает свой автомат, номинал которого подбирается под сечение кабеля, а не «с запасом»:
Почему именно так:
- Автомат защищает кабель, а не прибор. C10 на кабеле 1,5 мм² и C16 на 2,5 мм² — это требование ПУЭ и здравый смысл.
- Разделение на группы означает, что авария в одной комнате не обесточит весь дом.
- Характеристика C — универсальна для жилых домов; для линий с большими пусковыми токами подбирается индивидуально.
4. УЗО и дифавтоматы: защита людей и мокрых зон
УЗО (устройство защитного отключения) реагирует на утечку тока — когда ток «уходит» через человека или повреждённую изоляцию. Дифавтомат = автомат + УЗО в одном корпусе: защищает и от утечки, и от перегрузки/КЗ.
Где мы ставим дифзащиту (ток утечки 30 мА):
- Санузлы: стиральная машина, розетки, тёплый пол.
- Кухня: розетки рабочей зоны, посудомойка.
- Водонагреватель.
- Уличные линии и розетки террасы.
- Сауна / СПА-зона (в проектах с баней).
Почему дифавтоматы, а не «УЗО + автомат»:
- Экономия места в щите (1 модуль вместо 2–3).
- Проще диагностика: сработал диф — проблема в конкретной линии.
- Надёжность: меньше соединений внутри щита.
✅ Используем дифавтоматы с током утечки 30 мА и характеристикой C16 (тип A или AC по проекту). Для ванных комнат при необходимости — 10 мА.
5. Резерв модулей
В каждом щите мы оставляем не менее 2–4 свободных модулей (закрытых заглушками). Это место под:
- Дополнительные группы (кондиционер, зарядка Электромобиля, насос полива).
- Установку реле напряжения или УЗИП, если они не входили в комплектацию.
- Будущую модернизацию без переборки щита.
Технология сборки: 7 этапов производства
- Проект. Инженер рассчитывает нагрузки, распределяет их по трём фазам (чтобы не было перекоса), рисует схему групп.
- Комплектация. Корпус щита (накладной или встраиваемый, с прозрачной дверцей), DIN-рейки, гребенчатые шинки, автоматы, дифы, реле.
- Компоновка. Логика расположения: ввод → реле напряжения → групповые автоматы и дифы по зонам. Одноимённые группы группируются для удобства.
- Монтаж. Многожильные провода обжимаются наконечниками НШВИ, фазные группы соединяются гребенчатой шинкой (без «шлейфов» из провода), цвета жил соблюдены: фаза — белый/чёрный, нейтраль — синий, земля — жёлто-зелёный.
- Протяжка. Каждый зажим затягивается с контролем усилия; после сборки — контрольная протяжка.
- Маркировка. Каждая группа подписана на лицевой панели («Кухня», «Туалет», «Т. пол», «Сауна»…), внутрь щита вкладывается принципиальная схема.
- Тестирование. Прозвонка линий, замер сопротивления изоляции, проверка УЗО/дифов кнопкой «Тест», контрольный прогон под нагрузкой.
После доставки модуля на участок щит осматривается и протягивается повторно — транспортная тряска не должна ослабить контакты.
📷 Разбор реального примера: собранный щит с производства

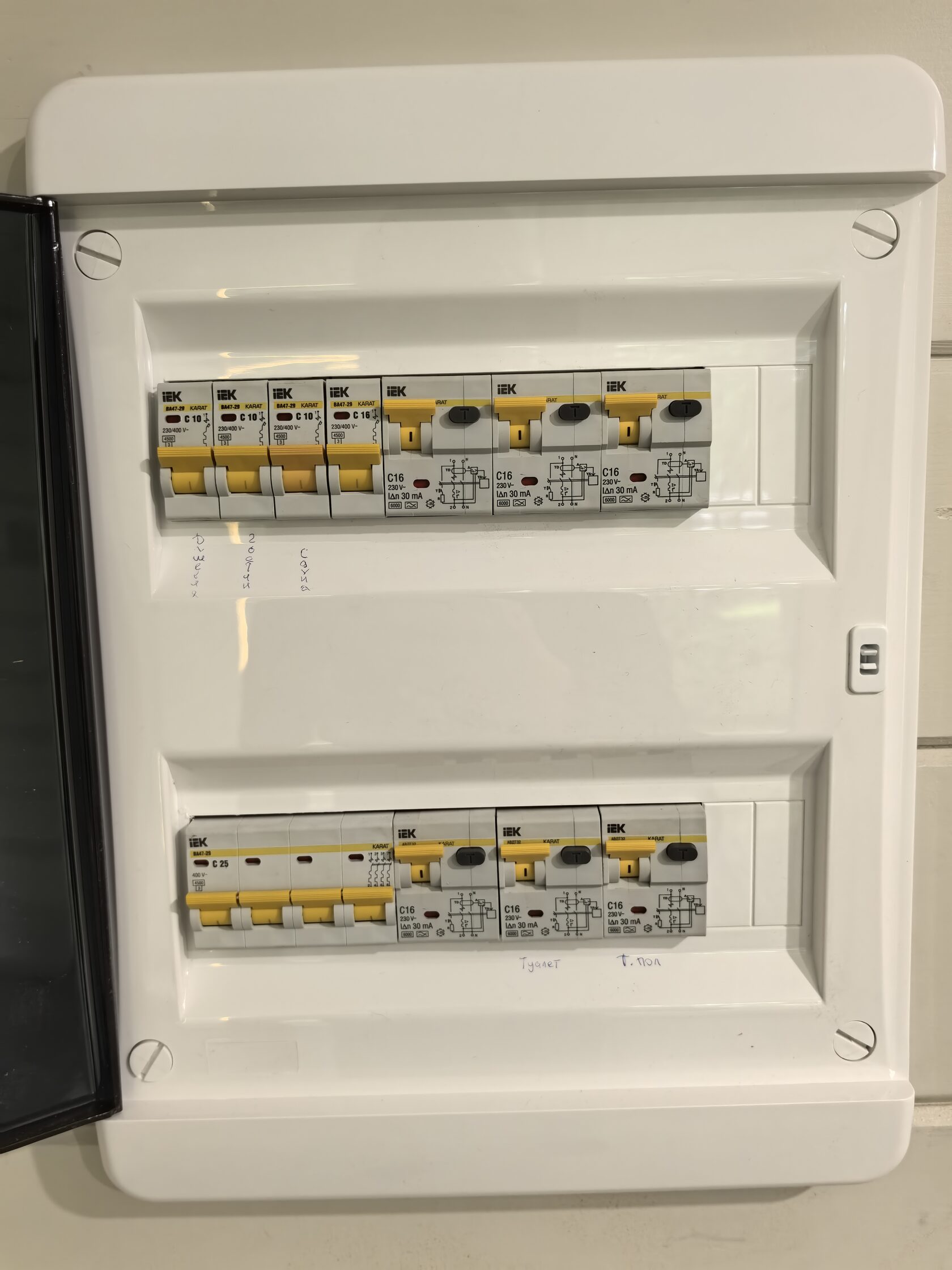

На фото — щит одного из наших проектов (комплектация IEK KARAT):
Нижний ряд, слева: четырёхполюсный вводной автомат C25 (400 В) — те самые 3 фазы на 15 кВт. Одним рычагом обесточивается весь дом.
Верхний ряд, слева: четыре однополюсных автомата C10 — группы освещения (кухня-гостиная, спальни, сауна, уличный свет).
Верхний и нижний ряды, справа: шесть дифавтоматов C16, 30 мА — розеточные группы и мокрые зоны: кухня, туалет, тёплый пол, стиральная машина, сауна, уличные розетки. Каждый со своей кнопкой «Тест».
Подписи: каждая линия промаркирована от руки на этапе сборки — клиент сразу видит, какой автомат за что отвечает. Финальная схема вкладывается внутрь щита.
Справа на рейках: свободные модули с заглушками — резерв под реле напряжения, УЗИП или дополнительные группы.
✅ Обратите внимание на аккуратность: ровные ряды, закрытые заглушками пустоты, прозрачная дверца для быстрого визуального контроля. Так выглядит щит, собранный в цеху, а не «на объекте».
⚠️ Чем «наш» щит отличается от дешёвой сборки
📋 Чек-лист: как принять электрощит у подрядчика
- Есть принципиальная схема и маркировка каждой группы.
- Вводной автомат соответствует выделенной мощности (15 кВт → C25, 4P).
- Номиналы групповых автоматов соответствуют сечению кабелей (1,5 мм² → C10; 2,5 мм² → C16).
- Мокрые зоны защищены УЗО/дифами 30 мА.
- Кнопка «Тест» на каждом УЗО/дифе срабатывает.
- Многожильные провода обжаты наконечниками, нет оголённых жил.
- Контакты протянуты, нет люфта и следов нагрева.
- Есть резервные модули (не менее 2).
- Корпус подобран по месту установки (IP для улицы/влажных помещений).
- Установлено или предусмотрено место под реле контроля напряжения.
🏗️ Инженерия KSwooD: электрика, которая не требует переделок
✅ Проект электрики с расчётом нагрузок и распределением по фазам.
✅ Заводская сборка щита с маркировкой и схемой.
✅ Дифзащита всех мокрых зон и уличных линий.
✅ Резерв под будущие группы и реле напряжения.
✅ Повторная протяжка и тест после монтажа дома на участке.
✅ Гарантия на инженерию — 5 лет.
